13. Perception

温故而知新，可以为师矣

13.1. Perception模块简介

首先简单看下perception的目录结构：

.
├── BUILD
├── Perception_README_3_5.md
├── README.md
├── base           // 基础类
├── camera         // 相机相关            --- 子模块流程
├── common         // 公共目录
├── data           // 相机的内参和外参
├── fusion         // 传感器融合
├── inference      // 深度学习推理模块
├── lib            // 一些基础的库，包括线程、时间等
├── lidar          // 激光雷达相关         --- 子模块流程
├── map            // 地图
├── model          // 深度学习模型
├── onboard        // 各个子模块的入口     --- 子模块入口
├── production     // 感知模块入口（深度学习模型也存放在这里）--- 通过cyber启动子模块
├── proto          // 数据格式，protobuf
├── radar          // 毫米波               --- 子模块流程
├── testdata       // 上述几个模块的测试数据
└── tool           // 离线测试工具

下面介绍几个重要的目录结构:

  • production目录 - 感知模块的入口在production目录，通过lanuch加载对应的dag，启动感知模块，感知模块包括多个子模块，在onboard目录中定义。

  • onboard目录 - 定义了多个子模块，分别用来处理不同的传感器信息（Lidar,Radar,Camera）。各个子模块的入口在onboard目录中，每个传感器的流程大概相似，可以分为预处理，物体识别，感兴趣区域过滤以及追踪。

  • inference目录 - 深度学习推理模块，我们知道深度学习模型训练好了之后需要部署，而推理则是深度学习部署的过程，实际上部署的过程会对模型做加速，主要实现了caffe，TensorRT和paddlepaddle3种模型部署。训练好的深度模型放在”modules\perception\production\data”目录中，然后通过推理模块进行加载部署和在线计算。

  • camera目录 - 主要实现车道线识别，红绿灯检测，以及障碍物识别和追踪。

  • radar目录 - 主要实现障碍物识别和追踪（由于毫米波雷达上报的就是障碍物信息，这里主要是对障碍物做追踪）。

  • lidar目录 - 主要实现障碍物识别和追踪（对点云做分割，分类，识别等）。

  • fusion目录 - 对上述传感器的感知结果做融合。

整个模块的流程如图： process 可以看到感知模块由production模块开始，由fusion模块结束。

13.2. production目录

production中主要是存放：

  1. 配置和lanuch和dag启动文件

  2. 存放训练好的模型

.
├── conf  // 配置文件
├── dag   // dag启动文件
├── data  // 训练好的模型
└── launch // cyber launch加载dag

该文件中有多个lanuch文件，同时一个lanuch文件中包含多个dag文件，也就是说一个lanuch文件会启动多个子模块。

13.3. onboard目录

onboard目录定义了多个子模块，每个子模块对应一个功能，包括：车道线识别，障碍物识别，红绿灯识别，传感器融合，场景分割等。

.
├── common_flags
├── component          // 子模块入口
├── inner_component_messages
├── msg_buffer
├── msg_serializer
├── proto
└── transform_wrapper

实际上几个子模块可能合并为一个模块，如何确定模块是否合并呢？我们可以查看”onboard/component”目录中的BUILD文件。

    name = "perception_component_inner_lidar",
    srcs = [
        "fusion_component.cc",
        "lidar_output_component.cc",
        "radar_detection_component.cc",
        "recognition_component.cc",
        "segmentation_component.cc",
        "detection_component.cc",
    ],

在BUILD文件中上述几个模块被编译为一个模块”libperception_component_lidar”。也就是说在dag中实际上只需要启动libperception_component_lidar这一个模块就相当于启动了上述几个模块。

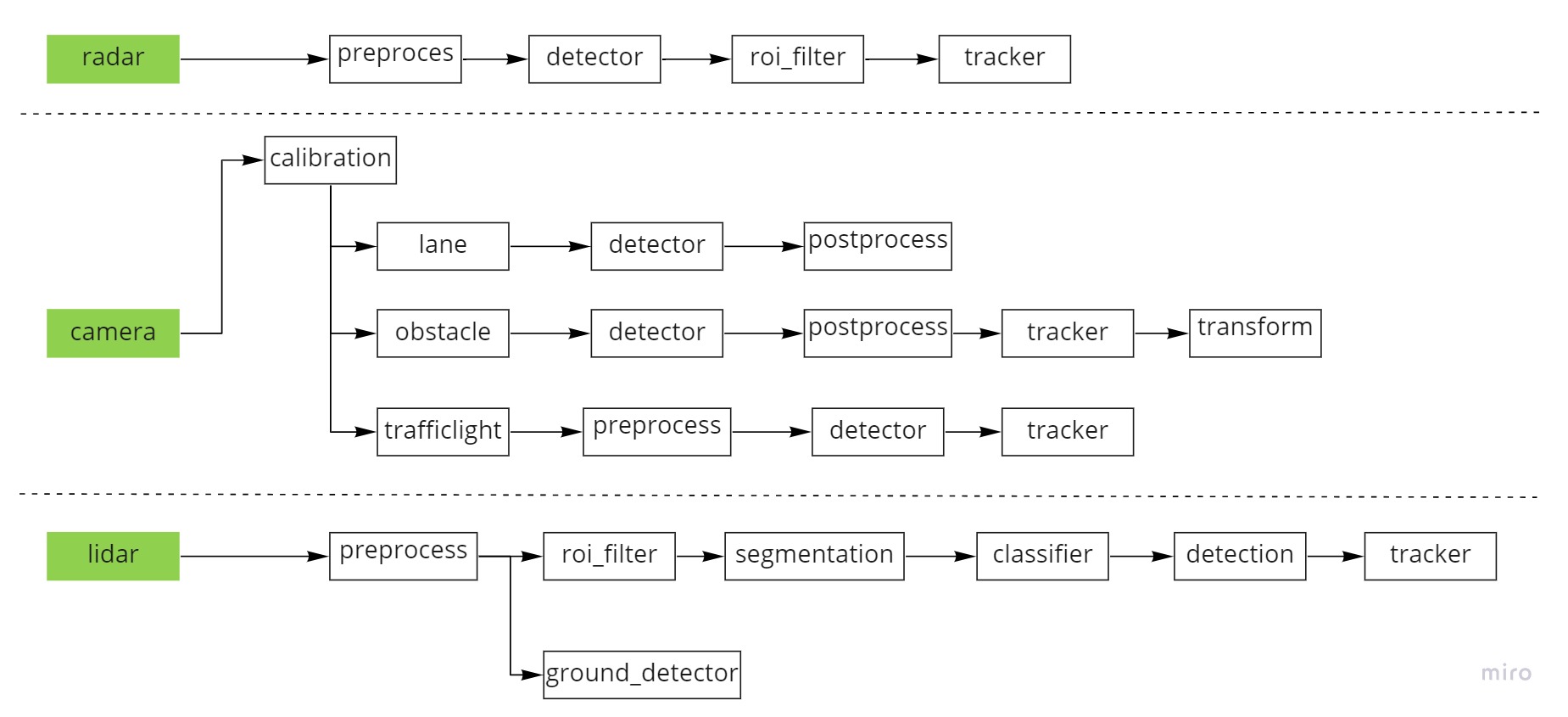

看完了perception模块的入口，以及各个子模块的定义，那么各个子模块的功能如何实现的呢？ 实际上感知各个子模块的功能是通过lidar,radar和camera3种传感器实现的，每种传感器分别都执行了目标识别和追踪的任务，最后通过fusion对传感器的数据做融合，执行代码分别在”perception/radar”,”perception/lidar”,”perception/camera”目录中。这里有2种查看代码的方式，一种是正序的方式，根据具体的功能，例如从物体识别子模块入手，分别查看lidar,radar和camera模块中的物体识别功能，另一种是倒序的方式，根据传感器划分，先查看传感器分别实现了哪些功能，然后回过头来看各个子模块是如何把上述功能整合起来的。这里我们采用第2种方式，先看各个传感器的执行流程如下图。 sensor 从图中可以看到，每个传感器都实现了物体识别的功能，而摄像头还实现了车道线识别和红绿灯检测的功能，每个传感器执行的任务流水线也大概相似，先进行预处理，然后做识别，最后过滤并且追踪目标。其中物体识别用到了推理引擎inference。

接下来来我们分别查看各个传感器的具体实现。我们先从radar开始看起，主要是radar模块相对比较简单。

13.4. 子模块介绍

radar子模块介绍 camera子模块介绍 lidar子模块介绍 fusion子模块 inference推理子模块
